ATQ 型 磁芯
文件下載:



ATQ型 磁芯


ATQ CORES

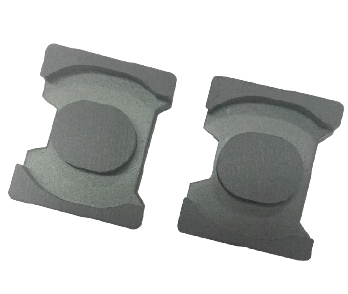

ATQ core.png

ATQ drawing 1.png ATQ drawing 2.png ATQ drawing 3.png



型號(hào)

圖例

A

B

C1

C2

C3

D1

D2

D3

E

F

G

重量

ATQ21

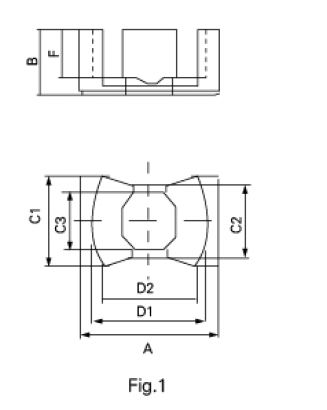

Fig.1

21.0±0.5

8.90±0.2

13.0±0.5

10.6±0.5

8.2±0.25

17.2±0.5

14.4±0.5


8.20±0.25

6.5±0.15


15.0

ATQ23.7

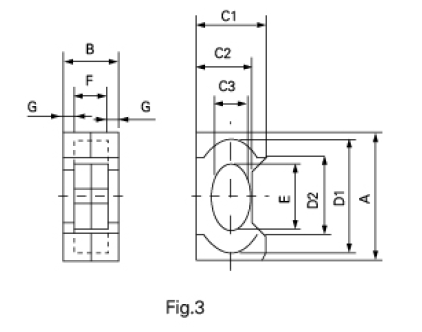

Fig.3

23.7±0.4

14.6±0.2

17.8±0.3

14.7±0.4

9.6±0.25

21.0±0.4

13.4 MIN


12.2±0.25

8.6±0.3

3.0±0.15


ATQ27

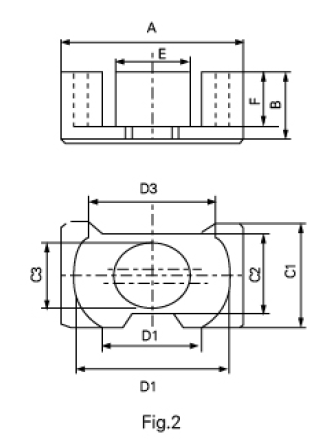

Fig.2

27.0±0.5

7.25±0.125

22.5±0.5

17.3±0.4

14.2±0.25

23.2±0.5

15.0±0.5

19.0±0.5

11.2±0.25

4.35±0.15


26.5



型號(hào)

有效參數(shù)

ALALnH/N2

C1(mm-1)

Le(mm)

Ae(mm2)

Ve(mm3)

GP4

GP47

GP95

ATQ21


44.6

60.2

2684.9


3200±25%


ATQ23.7

0.371

38.2

103

3934.6


5800±25%

7200±25%

ATQ27


43

131.5

5654.5


6900±25%
